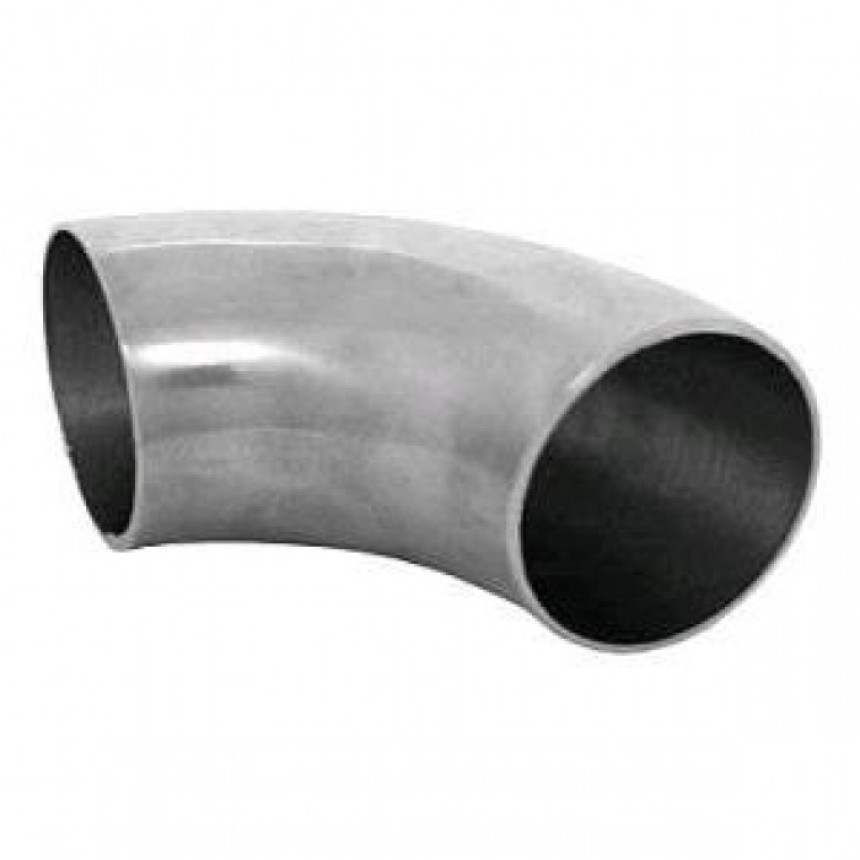

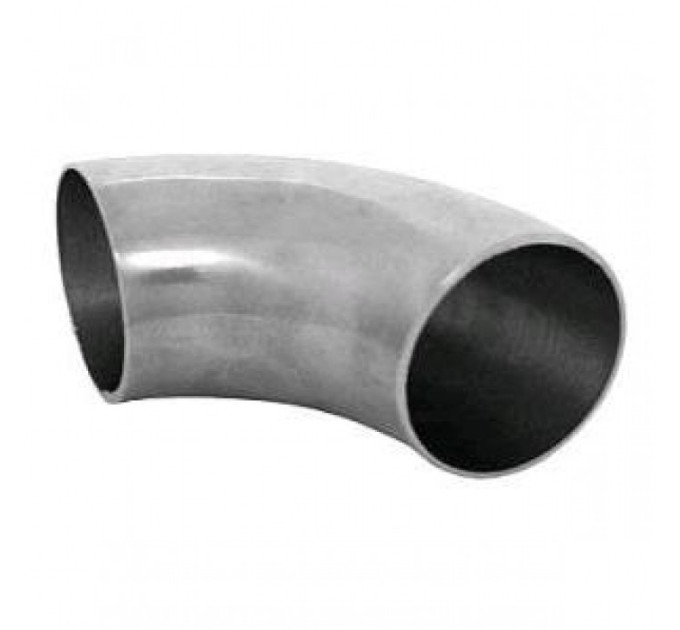

Відвід сталевий Ду100 (114х3.6)

Відведення сталеве крутозагнуте  (по-іншому "коліно" або "кут") ГОСТ 17375 являє собою зігнуте під певним кутом "коліно", яке кріпиться до труби в місці повороту та  є різновидом фітингу, що застосовується для зміни напрямку потоку робочого середовища у трубопровідній системі під кутом 45, 60, 90, 180 градусів. Саме місця вигинів, поворотів найбільш уразливі перед змінним тиском у трубопроводі (місця стиків можуть розгерметизуватися). Відведення відноситься до категорії найбільш розповсюджених елементів трубопроводу і використовується  для з’єднання труб однакового діаметру, але розташованих між собою під різними кутами.  В  залежності від призначення відведення можуть вироблятись зі сталі, чавуну, пластику, металопластику та інших матеріалів. Використовують відведення в комунальних підприємствах, машинобудуванні, нафтовій, газовій та хімічних виробництвах.

 Для безпечної та тривалої експлуатації  важливо правильно підібрати відведення в  залежності від призначення, виконання, якості та  матеріалу виготовлення. При підборі відведення слід враховувати:

агресивність та тиск робочої середи;

стійкість до механічних  пошкоджень;

антикорозійні властивості;

герметичність;

період експлуатації;

вартість.

Сталеві відводи випускаються з різними кутами повороту (від 15° до 180°) та діаметрами внутрішнього перерізу (від 15 до 1420 мм), конструкцією та розмірами залежно від того відповідно до якого ГОСТу вони виготовляються:

відведення сталеве типу 3D (R~1.5 DN) ГОСТ 17375.

відведення сталеве типу 2D (R~DN) ГОСТ 30753.

2D – кут вигину дорівнює умовному діаметру 1DN, згідно з ГОСТ 30753

3D - кут кривизни в півтора рази перевищує умовний діаметр 1,5 DN, згідно з ГОСТ 17375.

Відводи поділяються за типом:  на перше і друге виконання .

F   – розмір між площиною одного торця із центром іншого з                                                      кутом 90°

Т в - товщина стінки не торцевих перерізів

R   – радіус вигину

Т   – товщина стінки відведення на торцях

D  – зовнішній діаметр торця

Виготовляють  відводи з наступних марок сталей - ст.3, 10, 20, 09г2с,  17г1с, 08х18н10т, 12х18н10т. Вибір матеріалу, робочого тиску та діаметра проходу сталевого відведення залежить від галузі застосування та впливає на ціну сталевого відведення. Ключовий критерій – показники робочого середовища, кліматичні умови, перепади тиску, гідроудари, температура рідини магістралі.

Найпоширеніший матеріал виконання  сталь 20 – висока твердість, довговічність, жодних обмежень щодо зварних робіт, застосовується при роботі з неагресивними речовинами, температура яких не перевищує 450°C, а сила потоку до 16 бар, використовуються в системах водо- та теплопостачання, каналізації;

Для правильного підбору відводів необхідно вказувати при замовленні:

• виконання  згідно ГОСТ;

• наружній діаметр та толщину стінки;

• зовнішній діаметр торця та радіус вигину;

• марку сталі.
