Відводи
Визначення та призначення відведення
Основне призначення
відведення – зміна напрямку труби в трубопровідних системах різних систем та
конфігурацій, а також для з’єднання труб однакового діаметру, але розташованих під
певним кутом один до одного. Відведення
(по-іншому "коліно" або
"кут") являє собою зігнуте під певним кутом
"коліно", яке кріпиться до труби в місці повороту та є
різновидом фітингу, що застосовується для зміни напрямку потоку робочого
середовища у трубопровідній системі під різними кутами. Саме місця вигинів,
поворотів найбільш уразливі перед змінним тиском у трубопроводі (місця стиків
можуть розгерметизуватись). Відведення відноситься до категорії найбільш
розповсюджених елементів трубопроводу і використовується для з’єднання
труб однакового діаметру, але розташованих між собою під різними кутами.
В залежності від призначення відведення можуть вироблятись зі сталі,

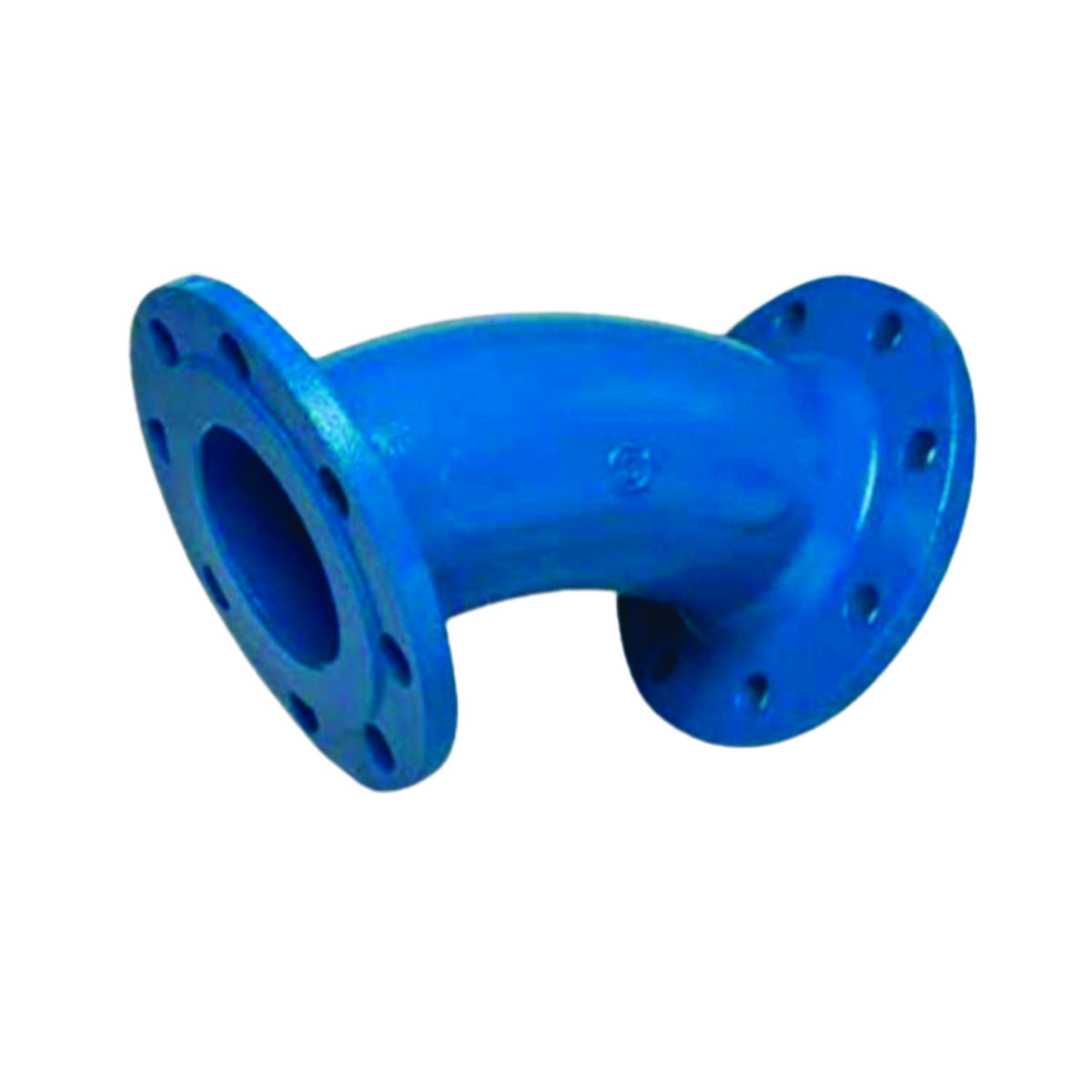

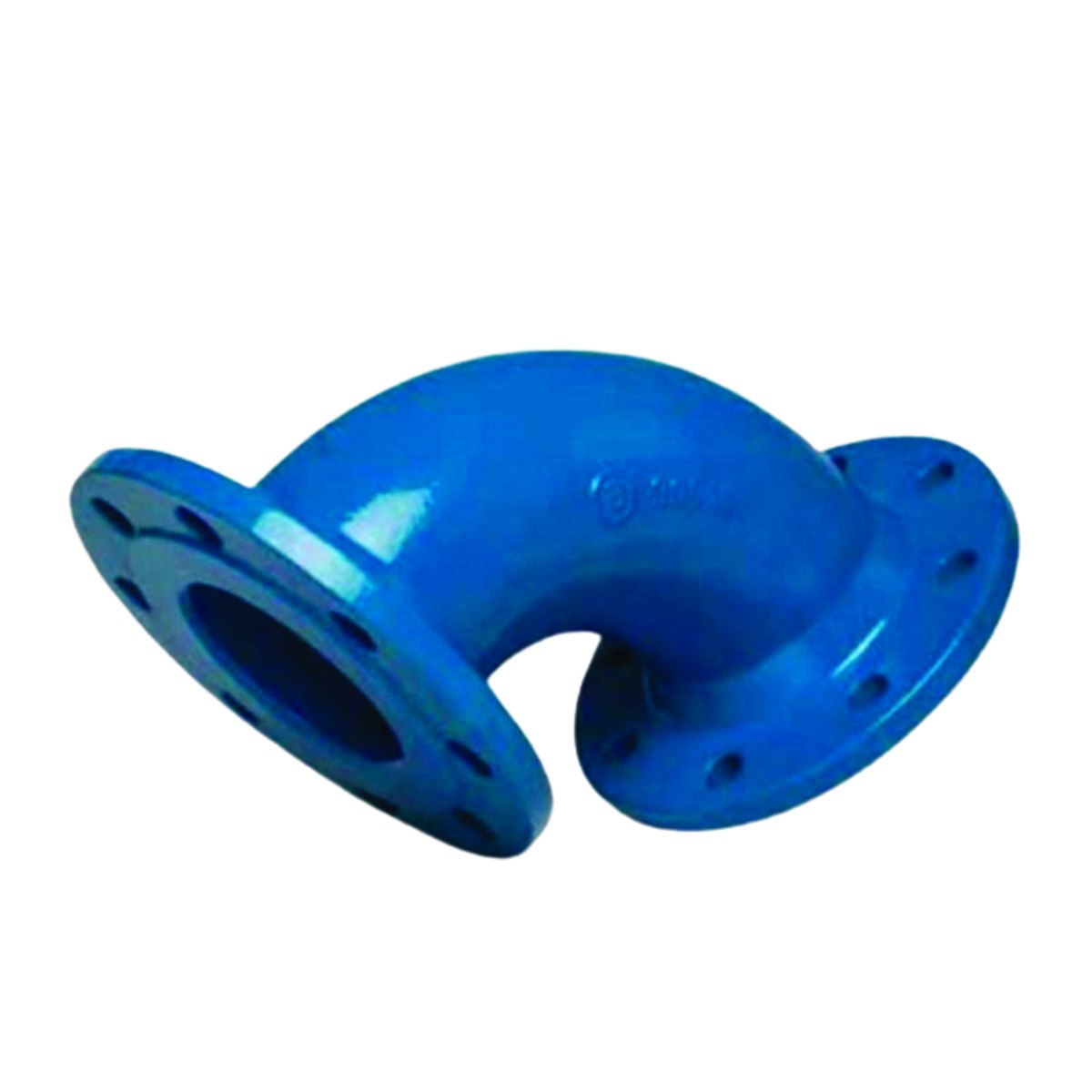

чавуну, пластику, металопластику та інших матеріалів. Використовують відведення
в комунальних підприємствах, машинобудуванні, нафтовій, газовій та хімічних
виробництвах.
Різновиди відведення
Для безпечної та тривалої експлуатації важливо
правильно підібрати відведення в залежності від призначення, виконання,
якості та матеріалу виготовлення. При підборі відведення обов’язково слід
враховувати:
специфіку та особливості системи трубопровода в якому буде працювати
відведення;
агресивність
та тиск робочої середи системи;
стійкість
відведення до механічних пошкоджень;
антикорозійні
властивості;
герметичність;
період
експлуатації;
вартість.
В залежності від способу виготовлення стальні відведення бувають:

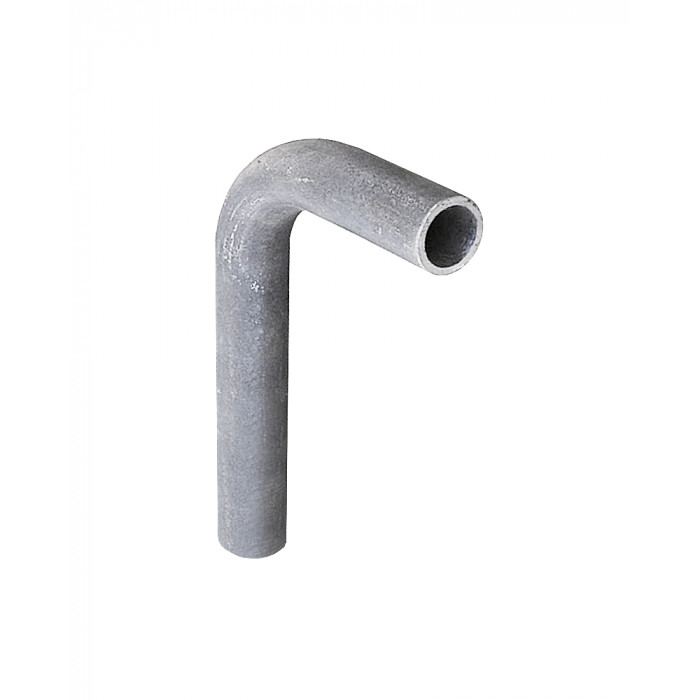

Гнуті. Виготовляють методом згинання труби
Крутозагнуті. Метод полягає в тому, що трубу протягують через
рогоподібний сердечник з попереднім
нагрівом заготовки токами високої частоти, або газом чи мазутом. За рахунок відсутності
швів у своїй конструкції, вироби відрізняються зносостійкістю та встановлюються
на відповідальних ділянках трубопроводу
Штампозварні. Виготовляються із роздільних сталевих листів,
скріплених між собою за допомогою зварювання. Стінки мають підвищену товщину,
що дозволяє використовувати деталі у системах з високими технологічними
вимогами. Максимальний переріз штампосварного відводу досягає 1420 мм;
Виточені. Виробляються із застосуванням спеціальних верстатів.
Найбільш розповсюджений метод виготовлення відведення
– протяжка труби через рогоподібний сердечник з попереднім нагрівом заготовки.
Для
виробництва використовують трубку заготовку різних марок сталі: ст.3,
10, 20, 09г2с, 17г1с, 08х18н10т, 12х18н10т.
Вуглецева
сталь. Застосовується при роботі з неагресивними речовинами, температура яких
не перевищує 450 °C, а сила потоку до 16 бар.
Нержавіюча сталь. Відрізняється корозійною стійкістю до їдких субстратів і може використовуватися в хімічній промисловості для роботи з кислотами, лугами та іншими агресивними речовинами. Експлуатується в широкому температурному діапазоні від -180 °C до +500° C і тиску до 16 бар.
Виконання сталевих відводів
Сталеві відводи випускаються з різними кутами повороту (від 15° до 180°) та діаметрами внутрішнього перерізу (від 15 до 1420 мм), конструкцією та розмірами залежно від того відповідно до якого ГОСТу вони виготовляються:
відведення
сталеве типу 3D (R~1.5 DN) ГОСТ 17375.
відведення
сталеве типу 2D (R~DN) ГОСТ 30753.
Радіуси вигину
сталевих відводів:
2D
– кут вигину дорівнює умовному діаметру 1DN, згідно з ГОСТ 30753
3D - кут кривизни в півтора рази перевищує умовний діаметр 1,5 DN, згідно з ГОСТ 17375.
ГОСТ 17375 тип 3D (R~1.5 DN)
Відведення згідно ГОСТ 17375 витримують тиск до 160
атмосфер и температуру від -70° до 450°.
Відведення 1 виконання : Ду 15-1000 мм; Дн 21,3-1016
мм.
Відведення 2 виконання: Ду 25-800 мм; Дн 32-820 мм.
Приклади умовного позначення відведення згідно ГОСТ 17375
Відведення 90°,
виконання 1, D=139,7 mm, Т=4,0 mm, виготовлено зі сталі 09Г2С:
Відведення 90-1-139,7х4-09Г2С ГОСТ17375-2001
ГОСТ 30753 тип 2D (R~DN)
Відведення згідно ГОСТ 30753 витримують тиск до 160 атмосфер и температуру від -70°
до 450°.
Відведення 1 виконання : Ду 50-600 мм; Дн 60,3-610 мм.
Відведення 2 виконання: Ду 50-800 мм; Дн 57-820 мм.
Приклади умовного позначення відведення згідно ГОСТ 30753
Відведення, які виготовлені згідно ГОСТ 17375 и ГОСТ 30753 відповідають європейським стандартам (DIN 2605)
