| Основне | ||
| PN (Ру) номинальное давление | 16 кг/см² | |
| Втулка | Бронза | |
| Диаметр номинальний (DN) Ду | 450 | |
| Диск | Нержавеющая сталь | |
| Корпус | Чугун с эпоксидным покрытием | |
| Рабочая температура | 0...+80°С | |
| Рабочие среды | Вода\, газ\, нефтепродукты | |
| Тип монтажа | Межфланцевый | |
| Тип управления | Ручной редуктор / Электрический привод / Пневматический привод | |
| Уплотнение диска | NBR | |
| Шпонка | Сталь | |

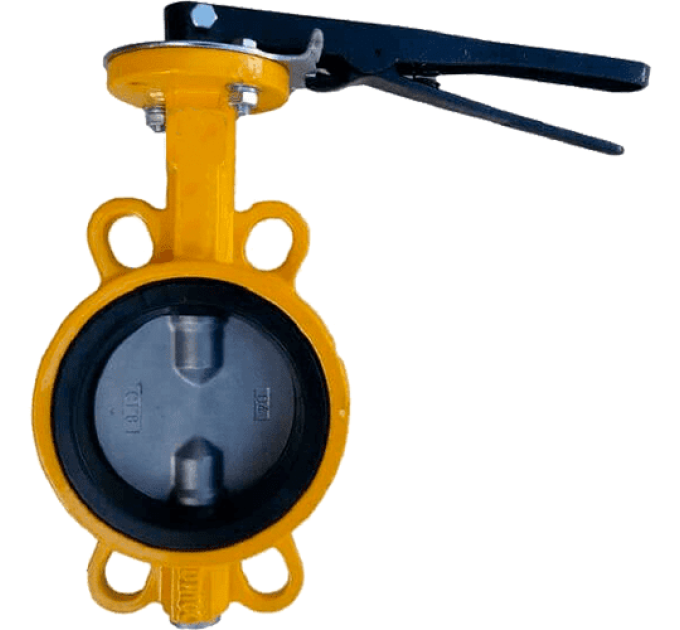

чавунний корпус, диск нержавіюча сталь, ущільнення NBR – різновид запірної регулюючої трубопровідної арматури з дископодібним поворотним елементом.
На відміну від звичайного дискового затвора Баттерфляй модель 109 має покращені технічні характеристики, а саме:
Посилений корпус з потовщеним епоксидним покриттям відповідно більшу вагу;
При виготовленні використовуються якісніші ущільнювальні матеріали
Модернізована конструкція штока;
Можливість встановлення електричного приводу, пневматичного приводу, ручного редуктора.
Корпус виготовляється з високоякісного чавуну з епоксидним покриттям для захисту від корозії, диск нержавіюча сталь.
Кільце ущільнювача NBR або Buna N (Nitrile Butadiene Rubber) - бутадієн-нітрильний каучук або, як його називають, нітрильний каучук, вважається стандартним матеріалом для ущільнювальних кілець круглого перерізу. За своїми характеристиками відповідає групам гуми 1, 2, 3 за ГОСТ 18829-73. Ущільнювальні кільця з гуми NBR мають високу стійкість до набухання по відношенню до бензолів, масел і жирів і використовуються в таких областях, як гідравліка, двигунобудування, машинобудування, нафтова промисловість, апаратобудування.
Конструкція штока дискового затвора дозволяє встановлювати електричний привід, пневматичний привід або ручний редуктор замість ручки.
Тип монтажу міжфланцевий, кріпиться до фланців за допомогою болтів або шпильок відповідного діаметру, при цьому за рахунок універсальних монтажних отворів можливий монтаж комірними фланцями тиском як PN 10 так і PN 16.
Для монтажу Батерфляїв нами розроблені спеціальні сталеві фланці зі збільшеною притискною поверхнею. Спеціальні фланці для затвора Баттерфляй мають більш дешеву ціну в порівнянні з комірними сталевими фланцями, а за рахунок збільшеної притискної поверхні виключається протікання затвора Баттерфляй через шток (протікання дискового затвора монтажем при використанні плоских або комірцевих фланців) а сама процедура монтажу відбувається набагато легше, швидше та якісніше.
| DN | дюйм | A | B | C | D | L | H | D1 | n-Ø | K | E | n1-Ø1 | Ø2 | G | KG |
