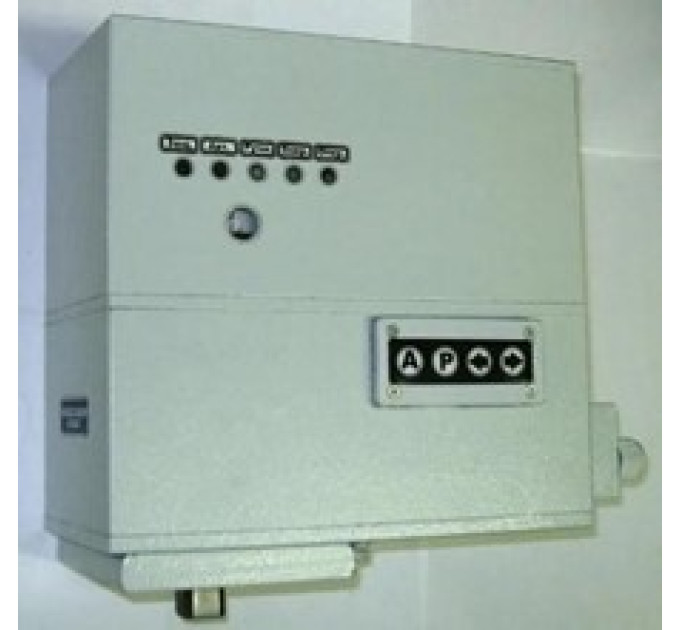

Електропривід СТЕП-О

Електроприводи  СТЕП-О  однообертові

Електропривід СТЕП це електромеханічне обладнання для дистанційного керування відкриттям та закриттям засувок, кранів, вентилів, клапанів, затворів, шиберів та іншої трубопровідної арматури. Електроприводи СТЕП за способом руху виконавчого органу поділяються:

СТЕП-О — однообертові

СТЕП-М — багатообертові

СТЕП-П — прямохідні

Електроприводи  СТЕП-О  однообертові призначені для  автоматичного або ручного дистанційного керування та регулювання запірно-регулюючою арматурою яка перекриває або регулює витрати рідин, пари або газів,  трубопроводів, що протікають у різних технологічних процесах  промислового виробництва.

Електроприводи  СТЕП-О  однообертові  використовуються для керування кульовими кранами та поворотними засувками типу «батерфляй».

За типом керування електроприводи СТЕП поділяють на:

СТЕП-ОД — двопозиційний електропривод має два фіксованих положення виконавчого органу;

СТЕП-ОМ — багатопозиційний електропривід дає можливість зупинки виконавчого органу в будь-якому проміжному положенні;

СТЕП-ОР — регульований електропривід забезпечує безмежну кількість фіксованих положень виконавчого органу, імпульсне керування; є датчик положення вихідного  валу (прецизійний потенціометр); вихідний сигнал (4...20мА);

СТЕП-ОС — регульований електропривід із вбудованою системою догляду за положенням з можливістю керування за струмом (4...20мА) або напругою (0 …10V), електропривід обладнаний  датчиком положення вихідного  валу (прецизійний потенціометр) вихідний сигнал (4...20 мА).

Головна відмінність електроприводу СТЕП це те, що він не потребує шафи керування.

Основні характеристики роботи електроприводу СТЕП О:

• напруга живлення  24 В постійного струму або 220 В змінного струму,

• герметичність корпусу привода  (IP65  ГОСТ 14254-96),

• температура довкілля   –40…+70ºС,

• всі зубчасті колеса та вали виконані з нержавіючої сталі,

• зовнішнє покриття витримує температуру до +150 °C: на основі епоксидно-полімерних композицій або вироблення з корозійностійких сталей.

Переваги електроприводу СТЕП-О:

• не вимагають додаткового обслуговування (заміни мастила) впродовж терміну експлуатації;

• мають вбудований електронний захист електродвигуна від перевантажень;

• мають захист від неправильної полярності живлення;

• електропривід СТЕП оснащено вбудованою світловою сигналізацією про кінцеві положення приводу та про спрацьовування захисту;

• гальванічна розв'язка за ланцюгами керування та сигналізації про виконання команди приводом, відрізняються високою точністю позиціювання;

• вбудована замкнута система, що стежить за положенням  з  можливістю керування струмом (4...20 мА) або напругою (0...10V) (для модифікації СТЕП-ОС);

• автоматичний і ручний режими керування з відповідною світловою    сигналізацією.

Для модифікацій СТЕП-ОР і СТЕП-ОС вбудована сигналізація положення (вихідний сигнал) виконавчого органа  4...20 мА. Електроприводи СТЕП мають можливість керування електроприводом від комп'ютера (контролера, ПІД-регулятора).

 Випускаються електроприводи з номінальним крутним моментом на вихідному валу: 20 Н·м, 40 Н·м, 80 Н·м, 160 Н·м, 320 Н·м. Пусковий крутний момент перевищує номінальний у 3...5 разів. Час відпрацювання електропривода з положення «Закрите» у положення «Відчинено» може становити 2...6 сек (для модифікацій СТЕП-ОД), 20...60 сек (для модифікацій СТЕП-ОР  або СТЕП-ОС).

Вихідні приєднувальні розміри електроприводів виконано відповідно до ISO 5211.

Режим роботи електроприводів - повторно-короткостроково із частими пусками для модифікації СТЕП-ОР та тривалий  для модифікації СТЕП-ОС. Ресурс роботи електроприводів СТЕП розраховано не менш ніж 5000 годин (100000 циклів).

Електроприводи СТЕП можна додатково обладнати: ручним приводом; вбудованою клавіатурою  ручного керування; комплектом кріплення до трубопровідної  арматурі; джерелом живлення 220 В/24 В DC або пультом керування. Також є можливість виготовлення електроприводу СТЕП з нержавіючої сталі.

Таблиця підбору однообертових електроприводів СТЕП-О для кранів та поворотних засувок Баттерфляй
