| Основне | ||
| PN (Ру) номинальное давление | 16 кг/см² | |
| Диаметр крепежного болта / шпильки | М16 | |
| Диаметр наружний (Дн) | 80 | |
| Диаметр номинальний (DN) Ду | 80 | |
| Количество отверстий под крепеж | 8 | |
| Крепёж | Болт или шпилька М16 | |
| Материал | сталь 20 | |
| Применение | Установка межфланцевого затвора | |
| Производитель | Атланта Сити Центр | |
| Страна изготовитель | Украина | |
| Тип | Плоский под приварку | |

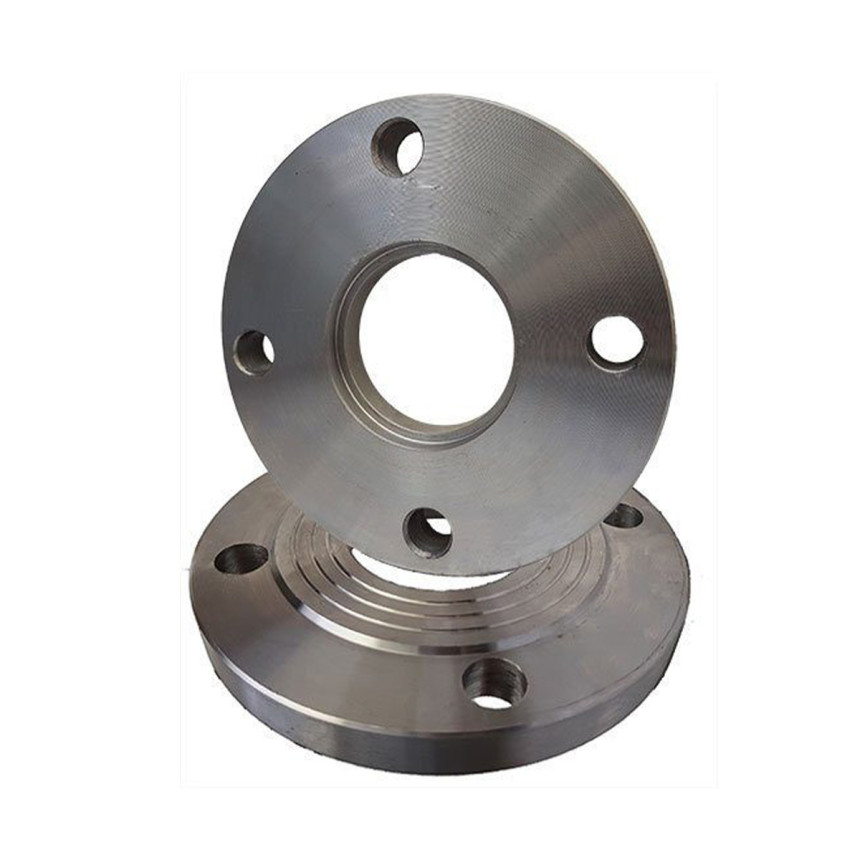

Фланець для монтажу дискової засувки Батерфляй– вдосконалена конструкція фланця сталевого плоского зі спеціальною проточкою (збільшене дзеркало), що дозволяє створити правильне з'єднання з поворотною засувкою батерфляй. Сам фланець виконаний по ГОСТу 12820-80, а внутрішній отвір фланця з боку "дзеркала" відповідає діаметру комірцевого фланця ГОСТу 12821-80. Завдяки тому, що ширина «дзеркала» фланця відповідає ширині комірцевого фланця – гума ущільнювача засувки Баттерфляй щільніше обжимається і не пошкоджується.
При використанні відповідного фланця дискової засувки Баттерфляй Ви отримуєте надійне з'єднання засувки Баттерфляй з трубопроводом за «хорошою» ціною.
Фланці для монтажу дискової засувки Батерфляй компанія ТОВ «Атланта Сіті Центр» виготовляє на номінальний тиск 16 кгс/см2 (Ру16) і для Батерфляїв розмірної сітки від Ду 50 до 500 мм.
При бажанні замовника фланці можуть комплектуватися болтами або шпильками, гайками і шайбами.
Dw - діаметр приєднувального отвору
Xp - внутрішній діаметр ущільнюючої поверхні
D1 - діаметр ущільнюючої поверхні
Do - міжосьова відстань отворів під кріплення
Dz - зовнішній діаметр фланцю
q - товщина фланцю
f - висота ущільнюючої поверхні
A - глибина приєднувального отвору
n - кількість кріпильних отворів
do - діаметр отворів під кріплення
| DN | ØDw мм | ØDz мм |
ØDo мм |
ØD1 мм |
g мм | f | Ødo мм |
ØXp мм |
A | n | Розмір болтів | Маса кг |
| 80 | 91 | 195 | 160 | 133 | 19 | 2 | 18 | 83 | 10 | 8 | 16 | 3,75 |
В інтернет-магазині Атланта Сіті Центр Ви зможете купити в роздріб та на замовлення фланець для монтажу дискової засувки Батерфляй за найбільш вигідними цінами. Завдяки оперативній доставці по Україні ви можете уникнути простоїв та швидко виконати всі завдання з комплектації надійного трубопроводу. Отримуйте детальні консультації та оформляйте покупки по телефону
